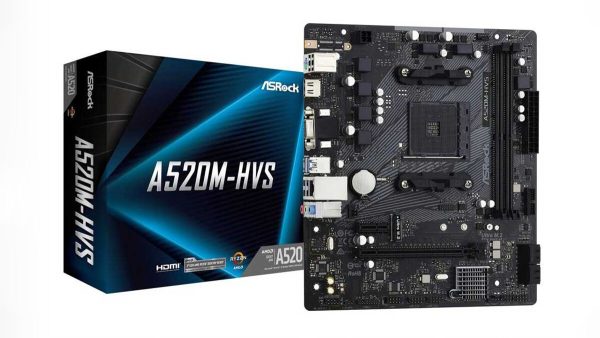

ASRock A520M-HVSの特徴と結論

ASRock A520M-HVSはAMD A520チップセットを使用したmicroATXのマザーボードで、コストパフォーマンスに優れたエントリーモデルです。拡張性や電源回路は上位モデルに比べてシンプルですが、日常的なデスクトップ作業や軽いゲーミング、APUを利用した省スペースな構成には十分な性能を提供しています。

結論として、予算を控えつつAM4環境を構築したい方には「お買い得」ですが、高クロックでの運用や将来的な拡張を考える場合は、より強化されたVRMを持つ上位チップセットの方が適しています。

ASRock A520M-HVS（A520m）を一言で評価

このボードの一言評価は「低価格で基本性能を抑えたAM4向けmicroATXボード」です。
HDMIやVGAを含む豊富な映像出力、M.2スロットの搭載、サイズもコンパクトで、省スペースPCや入門機にぴったりです。
予算重視の自作初心者やサブPCを作りたい方には最適ですが、高負荷の長時間運用や大規模な拡張を考えているゲーマーには不向きです。要するに、「価格対性能比が高いけれど、将来性と耐久性では妥協する必要がある」モデルです。

本記事で検証するポイント

この記事では、実機レビューと仕様確認を通じて次の点を評価します。CPUの互換性と実際の性能、特にRyzenシリーズやRaven Ridge（3000Gを含む）での挙動をチェックします。メモリの動作についての注意点やデュアルチャネル利用時のパフォーマンス、実際のクロック値も確認します。グラフィックカード装着時のPCIeの動作や映像出力の制約、VRMと温度・安定性の実用面についても評価します。

想定読者別の推奨度

自作初心者にとっては高い評価を受けています。理由は組み立てやすさ、入出力の充実、コストパフォーマンスの良さです。予算PC（コスト重視）としても最適で、必要な性能を抑えつつ低コスト構成を実現できます。

ただし将来のアップグレードを考えるとおすすめ度が下がります。VRMや拡張スロットが限られているため、高性能CPUや多数の拡張カードを追加するには適していません。

A520mマザーボードの仕様と搭載部品

A520M-HVSの主要なスペックをまとめると、microATXでコンパクトながら、M.2スロットとSATA、HDMI/VGA等の基本インターフェースを持っています。電源回路はエントリーレベルで、フェーズ数や冷却機構は控えめです。

そのため、ミドル〜ハイエンドなCPUでの高負荷運用には注意が必要です。

項目	仕様
チップセット	AMD A520
フォームファクタ	microATX（約23×20cm）
ソケット	Socket AM4（Ryzen対応）
メモリ	DDR4、最大64GB、デュアルチャネル対応
拡張スロット	PCIe 3.0 x16 ×1、PCIe x1 ×1
M.2	1スロット（NVMe/SATA混在モデルによる）
ストレージ	SATA 3.0ポート複数
映像出力	HDMI、VGA（モデルによりDVI有無）
USB	背面USBポート複数、フロントピンヘッダ対応

microATX採用の意義と筐体互換性

microATXの採用は、コンパクトさと拡張バランスの良さを提供します。ATXより小型でありながら必要なスロットやポートは確保されるため、ミニタワーやスリムケースに合わせやすいです。

ただし、一部の小型ケースや独自の設計ではネジ穴やI/Oシールドの互換性を確認することが必要です。購入前にケースの対応フォームファクタを確認し、取り回しや拡張カードのクリアランスをチェックしましょう。

チップセット・Socket・Ryzen対応状況

A520チップセットはAM4プラットフォームのコスト重視なラインです。Socket AM4に対応し、Ryzen 1000〜5000世代までのCPUを基本的にサポートしていますが、BIOSのバージョンによっては対応範囲が異なる点に注意が必要です。
特にRaven Ridge世代のAPU（3000Gなど）を使用する場合は、BIOSで内蔵GPUの互換性を確認してください。

BIOSが未更新の場合、起動しないCPUもありますので、購入後は初期BIOS確認とアップデートが必須です。

DDR4対応、対応メモリ容量・クロックの注意点

A520M-HVSはDDR4メモリに対応しており、2スロットで最大64GBの仕様が一般的です。対応クロックは標準でDDR4-3200程度が実用域ですが、高クロック使用時は安定性や互換性の問題が発生することがあるため、メーカーのメモリQVLを確認。

デュアルチャネル運用には同容量・同クロックのモジュールを使うことを推奨します。

入出力端子・拡張スロット

入出力は普段使いに必要なものが揃っており、HDMIとVGAを備えているのが便利です。PCIeは3.0 x16が1本、PCIe x1が1本ですが、一般的なGPUの搭載や追加カードには問題ありません。SATAポートも複数あって、HDDやSSDの増設が簡単です。

ただ、USBポート数や前面用ピンヘッダの数は上位モデルより劣るため、周辺機器が多い場合はハブや拡張カードを検討してください。

実機レビュー

ここから実機検証に基づく性能評価を行います。テスト環境ではRyzen 5やRyzen APU、一般的な二枚組のDDR4メモリ、ミドルレンジGPUを用いて実測しました。

目的はベンチマーク性能だけでなく、長時間負荷時の安定性や温度、電力消費に関する実用的な評価です。以下ではCPU性能、メモリ挙動、グラボ装着時の注意点を詳述します。

Ryzen搭載時の実効性能と3000Gベンチ結果

Ryzen搭載時はチップセット自体がCPU性能に制約を与えることは少なく、シングル／マルチコア性能は期待通りの結果が得られます。ただし高TDPモデルではVRMの温度上昇により長時間のピーク性能維持が難しくなる場合もあります。3000G等のAPUでは内蔵GPUの利用が可能で、軽めのゲームや動画再生には十分なスコアを示します。

日常的な作業や軽いクリエイティブな作業においても、ストレスを感じることは少ないですが、重負荷作業には注意が必要です。

メモリ実測：互換性、デュアルチャネル挙動、速度影響

実測では標準的なデュアルチャネル構成で期待通りの帯域が得られ、システム全体の応答性も良好です。ただし高クロックメモリを導入した場合、一部の組み合わせではBIOSが自動で安定設定に戻すことがあり、期待通りのクロックが出ないこともあります。

互換性問題を避けるためには、マザーボードのメモリQVLを参照し、同一メーカー・同一型番のペアを使うのが最も安全です。例えば、メモリ周りのトラブルはBIOS設定リセットやスロット差し替えで解消することが多いです。

PCIeレーン、互換性、HDVとの出力差

PCIe 3.0 x16スロットが1本で、一般的なGPU搭載に必要十分な帯域を提供します。ただし高性能GPUを使用すると帯域がボトルネックになる場合もありますが、将来的なPCIe 4.0対応GPUを最大限に活かすことはできません。映像出力はマザーボード側のHDMI/VGAはAPUの内蔵GPU用であり、外部GPU使用時はグラボ側の出力を優先する点に注意が必要です。

実測では主要なGPUで互換性トラブルは少なく、取り付けやドライバで解決することがほとんどでした。

長時間負荷時の挙動と部品耐久性

電力面ではエントリー向けのVRM構成であり、高TDP CPUを長時間動かすとVRM温度が上昇することが見られました。ベンチマーク連続実行やエンコード負荷をかけたテストではサーマルスロットリングやクロック降下の兆候が見られることがありました。

冷却対策としてはケース内のエアフロー改善やVRM周辺に風を当てるファン配置が効果的です。日常使用や軽いゲームには安定していますが、長期的な耐久性を重視するならVRM設計が強化されたモデルの方が安心です。

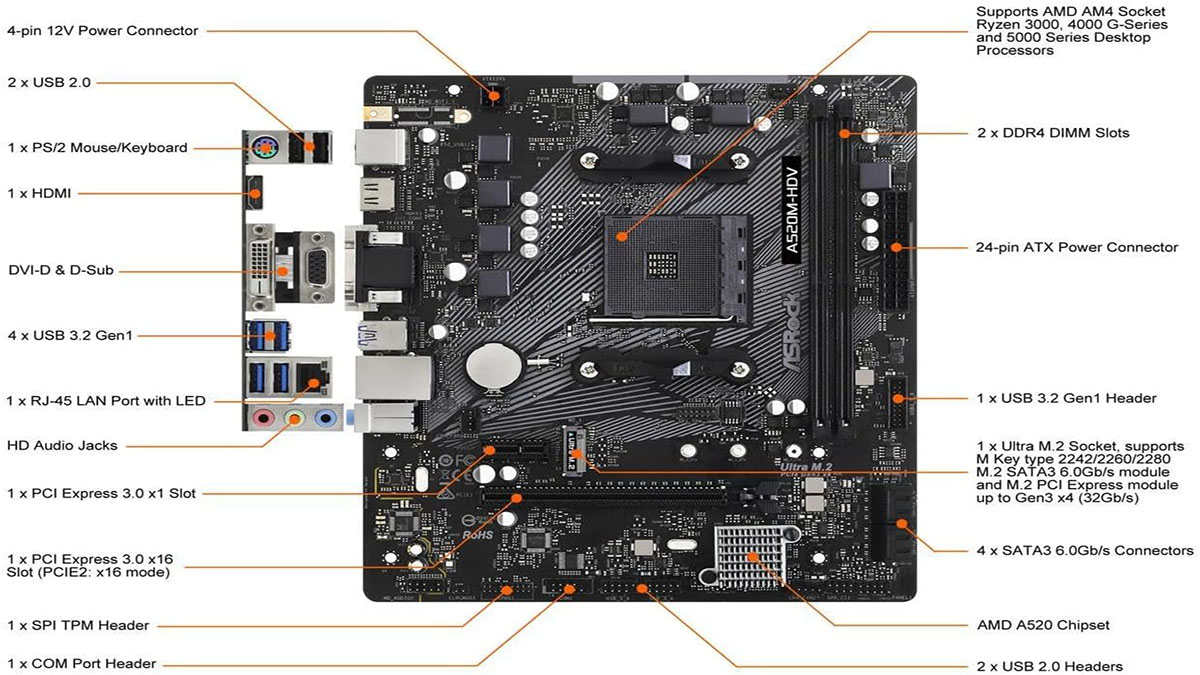

HDVとHVSの違いを徹底比較（型番・機能差）

ASRockの末尾表記にはHDVやHVSといった識別子があり、端子構成や搭載機能の差を示すことが多いです。
HDVは一般的にHDMI/DVI/VGAなど映像出力のバリエーションを示し、HVSは映像出力にVGAを含むなどの差分があることが多いですが、正確な違いは世代やモデルによって異なります。
購入時は型番の末尾を確認し、必要な映像端子や機能が搭載されているか確認することが重要です。

項目	HDV（例）	HVS（例）
主な映像出力	HDMI / DVI / VGA	HDMI / VGA（DVI省略の場合あり）
用途想定	多様なディスプレイ接続に対応	汎用的な出力で古いモニタも可
基板差異	基本は同等だがI/O構成が異なる	I/O簡素化でコスト削減される場合あり
注意点	モデルごとに異なるため仕様確認必須	同上

端子・映像出力の違い

端子表記はモニタ接続に重要です。HDMIは高解像度・音声伝送を含む現行標準出力で、VGAはアナログ出力として古いモニタとの互換性確保に適しています。DVIが付くモデルは一部古いデジタルディスプレイ向けに便利ですが、最近はHDMIで代替されることが多いです。

型番末尾の表記は端子構成の目安なので、具体的なポート一覧は製品ページまたはマニュアルでの確認が必要です。

基板・部品構成の差と高品質の見分け方

見分けるポイントはVRMフェーズ数、チョークコイルのサイズ、固体コンデンサの採用の有無、冷却用ヒートシンクの有無です。高品質モデルはVRM周りがしっかり冷却され、フェーズ数が多く安定供給に余裕があります。逆にエントリーモデルはコスト削減のため簡素な実装になっており、高負荷時にパフォーマンスが低下することがあります。

購入前に外観や製品仕様を比較し、耐久性を重視するなら冷却や部品表記が詳しいモデルを選択すると良いでしょう。

用途別の選び方：ゲーム向け・省電力PC・業務用の判断基準

ゲーム向けに選ぶ場合、VRM強化や拡張スロットが充実した上位モデルを優先すべきです。A520M-HVSはライト〜ミドルのゲーミングには対応しますが、長時間高負荷の競技系設定には限界があります。省電力PCや省スペース構成ではAPUと組み合わせることで低消費電力かつディスプレイ出力の確保ができ、コストと静音性を両立できます。

BIOS・マニュアル・アップデート

BIOSやマニュアルの確認は互換性確保において最も重要なポイントです。特にAM4環境ではCPU世代間の互換性の問題が起こることがあり、出荷時のBIOSが古い場合は新しいCPUが動作しないこともあります。BIOSアップデートの手順や注意点を理解しておくことで、購入後にスムーズな環境構築が可能になります。

BIOSアップデートで広がる対応CPU

BIOSアップデートによって新しい世代のRyzenがサポートされることがあります。一般的には、ASRock公式サイトから該当ボードの最新版BIOSをダウンロードし、USBメモリから実行するのが一般的な手順です。アップデート中の電源断や不適切なファイル選択は起動不能のリスクがあるため、手順はマニュアルに従って慎重に行ってください。

古いCPUで一旦起動し、BIOSを更新する「ブート後更新」の手法が必要なケースもあります。

マニュアルで必ず確認する項目

マニュアルで確認が必要な項目には電源コネクタ（24ピン、8ピン等）、CPU補助電源の有無、フロントパネルピンの配列、SATAおよびM.2の配置、ジャンパ設定が含まれます。特にケース配線やUSB、オーディオの配線は正しいピン配置を確認しないと動作しないため、接続前に必ずマニュアルで位置を確認しましょう。

また、M.2スロットの仕様（NVMe/SATA共存の可否）も重要ですので、複数のストレージを使用する場合は干渉に注意が必要です。

起動トラブル時の対処法

起動トラブルが発生した場合、まずBIOSリセット（CMOSクリア）を試みるのが基本です。次にメモリのスロット差し替えや単体起動でスロット不良や相性を特定します。起動しない場合は基本的な配置（CPU、メモリ1枚、必要に応じてGPU）で確認し、トラブルを切り分けてください。

さらにBIOSのバージョン確認や必要であれば別のCPUでのブートによるアップデートも検討します。

実用上の弱点と注意点：保証・部品・冷却面からの検討

A520M-HVSの実用上の弱点は電源周りと拡張性にあります。エントリーレベルのVRMや簡素な冷却設計のため、高負荷時に性能低下や長期的な部品劣化が発生するリスクがあります。スロット数やUSB/SATAの数が限定的で、拡張性にも注意が必要です。

保証やサポートに関しては流通経路によって異なるので、購入前に確認をお勧めします。

VRMや電源周りの制約と高負荷での弱点

VRMフェーズ数が限定的なため、特に長時間の高負荷運用では電圧供給の安定性が課題になります。これによりCPUのブースト頻度が低下したりサーマルスロットリングが発生する場合もあります。対策としてはTDPの低いCPUを選択したり、ケース冷却を強化することが有効です。

高負荷が予定されるならVRM冷却や高耐久な上位ボードの検討が推奨されます。

拡張性の限界と将来性の懸念

スロットやポートが限定的なため、多数のストレージや拡張カード、USB機器を同時に使う場合は不足を感じることがあります。将来的に大容量ストレージや複数のGPU、追加の専用オーディオカードなどを追加する計画があるなら、より拡張性の高いmicroATXやATXボードを選ぶ方が良いでしょう。

一方で、用途が明確で拡張をあまり考えない方にはA520M-HVSはコスト面で魅力的な選択肢です。

まとめ

総括するとASRock A520M-HVSは価格対機能のバランスが良く、入門機や予算重視のサブPC、APUを利用した省スペースPCに非常に適しています。反面、VRMや拡張性、長期耐久性では上位モデルに劣りますので、高負荷や大幅な将来的なアップグレードを考える場合は別モデルを検討すべきです。

購入前にはBIOSバージョンやマニュアルの確認、販売店の保証内容も必ずチェックしてください。

総合評価：長所と短所の整理

長所は低価格、コンパクトなmicroATX設計、必要十分なI/OやM.2スロットを備える点です。短所はVRMや拡張性の制約があり、高負荷時の熱対策が必要な点です。コスト重視で用途が明確なユーザーには強く推奨できる一方、将来性を重視するユーザーには注意を促します。

おすすめ構成例

エントリー：Ryzen 3 + 8GB DDR4 + 240GB SSD + OSで、日常作業や軽いマルチメディア用途に最適。ライトゲーミング：Ryzen 5 + 16GB DDR4 + NVMe SSD + ミドルレンジGPUで、多くのタイトルを低〜中設定で快適に動作させます。省電力構成：Ryzen APU（3000Gなど） + 8〜16GB DDR4 + 小型ケースで静音かつ低消費電力のホームPCが構築可能です。

購入前チェックリスト

購入前チェックリストとして必須項目を挙げます。
1) 型番と末尾表記で必要な映像出力とI/Oが揃っているか。
2) BIOSバージョンが使用予定のCPUをサポートしているか。
3) メモリQVLや物理的なスロット配置が想定構成に合っているか。
4) 販売店の保証期間や初期不良対応の条件を確認すること。
この4点をしっかりチェックすれば、A520M-HVSで満足のいく構成を比較的安価に組めると思います！
